Configurazione del sistema

Si applica a:

Per configurare il sistema, procedi nel modo seguente:

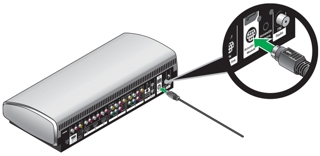

Inserisci un'estremità del cavo di ingresso audio nel jack del modulo Acoustimass® della console di controllo.

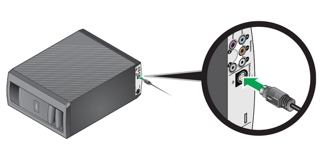

Inserisci l'altra estremità del cavo di ingresso audio nel jack Media Center del modulo Acoustimass®.

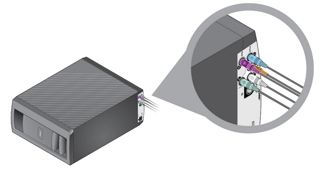

Inserisci lo spinotto RCA di ciascun diffusore nei cinque jack per diffusori del modulo Acoustimass.

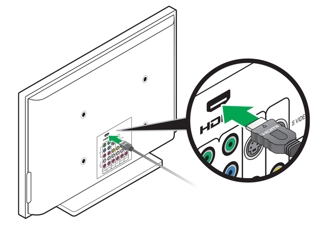

Inserisci un cavo HDMI® in un jack HDMI sul retro del televisore.

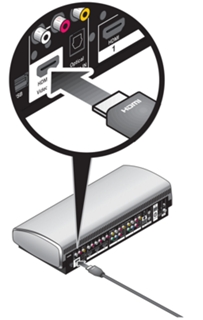

Inserisci l'altra estremità del cavo HDMI nel jack della console di controllo denominato "HDMI OUT Video to TV".

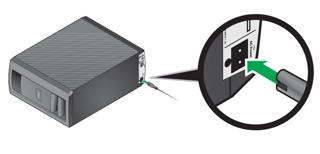

Collega il cavo di alimentazione CA al jack "AC Power" sul modulo Acoustimass e a una presa elettrica

Collega il cavo dell'alimentatore al jack Power della console di controllo.

Collega un'estremità del connettore a due poli all'alimentatore e l'altra estremità a una presa di corrente

Nota: è consentito utilizzare un cavo "da HDMI a DVI" per i monitor che non dispongono di un ingresso HDMI. L'uso di adattatori o commutatori "da HDMI a DVI" non è invece supportato.

Per suggerimenti sulla collocazione del diffusore, consulta la sezione Posizionamento del diffusore.
